| Filettatura | Passo grosso | - | - | UNI 6107 | UNI 6108 | ||||
| (d) | - | (n) | (t) | (D) | (k) | (D) | (r1) | (v) | (k) |
|---|---|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 0,3 | 0,45 | 3 | 1 | 3 | 2,8 | 0,9 | 1,3 |
| M2 | 0,4 | 0,4 | 0,6 | 3,8 | 1,3 | 3,8 | 3 | 1 | 1,6 |
| M2,2 | 0,45 | 0,5 | 0,7 | 4 | 1,5 | 4 | 3,8 | 1,2 | 1,7 |
| M2,5 | 0,45 | 0,6 | 0,7 | 4,5 | 1,6 | 4,5 | 3,8 | 2,3 | 2 |
| M3 | 0,5 | 0,8 | 0,9 | 5,5 | 2 | 5,5 | 4,5 | 1,6 | 2,4 |
| M4 | 0,7 | 1 | 1,2 | 7 | 2,6 | 7 | 5,5 | 2 | 3,1 |
| M5 | 0,8 | 1,2 | 1,5 | 8,5 | 3,3 | 8,5 | 7 | 2,5 | 3,8 |
| M6 | 1 | 1,6 | 1,8 | 10 | 3,9 | 10 | 8,5 | 3 | 4,6 |
| M8 | 1,25 | 2 | 2,3 | 13 | 5 | 13 | 3,7 | 2,8 | 6 |
| M10 | 1,5 | 2,5 | 2,7 | 16 | 6 | 16 | 4,8 | 2,8 | 7,5 |
| M12 | 1,75 | 3 | 3,2 | 18 | 7 | 18 | 6 | 2,8 | 9 |
| Filettatura | Passo grosso | - | - | UNI 6109 | UNI 6110 | ||
| (d) | - | (n) | (t) | (D) | (k) | (D) | (r1) |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 0,3 | 0,45 | 3 | 0,9 | 3 | 5 |
| M2 | 0,4 | 0,4 | 0,6 | 4 | 1,2 | 4 | 6 |
| M2,2 | 0,45 | 0,5 | 0,7 | 4,5 | 1,3 | 4,5 | 6 |
| M2,5 | 0,45 | 0,6 | 0,7 | 5 | 1,5 | 5 | 8 |
| M3 | 0,5 | 0,8 | 0,9 | 6 | 1,7 | 6 | 10 |
| M4 | 0,7 | 1 | 1,2 | 8 | 2,3 | 8 | 12 |
| M5 | 0,8 | 0,8 | 1,8 | 10 | 2,8 | 10 | 15 |
| M6 | 1 | 1,6 | 1,8 | 12 | 3,3 | 12 | 18 |
| M8 | 1,25 | 2 | 2,3 | 16 | 4,4 | 16 | 25 |
| M10 | 1,5 | 2,5 | 2,7 | 20 | 5,5 | 20 | 30 |
| M12 | 1,75 | 3 | 3,2 | 24 | 6,6 | 24 | 35 |
Filettature metriche profilo triangolare passo grosso
Tutte le dimensioni sono in mm (millimetri)
Lunghezze unificate
2 - 3 - 4 - 5 - 6 - 8 - 10 - 12 - 14 - 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 40 - 45 - 50 - 55 - 60 - 70

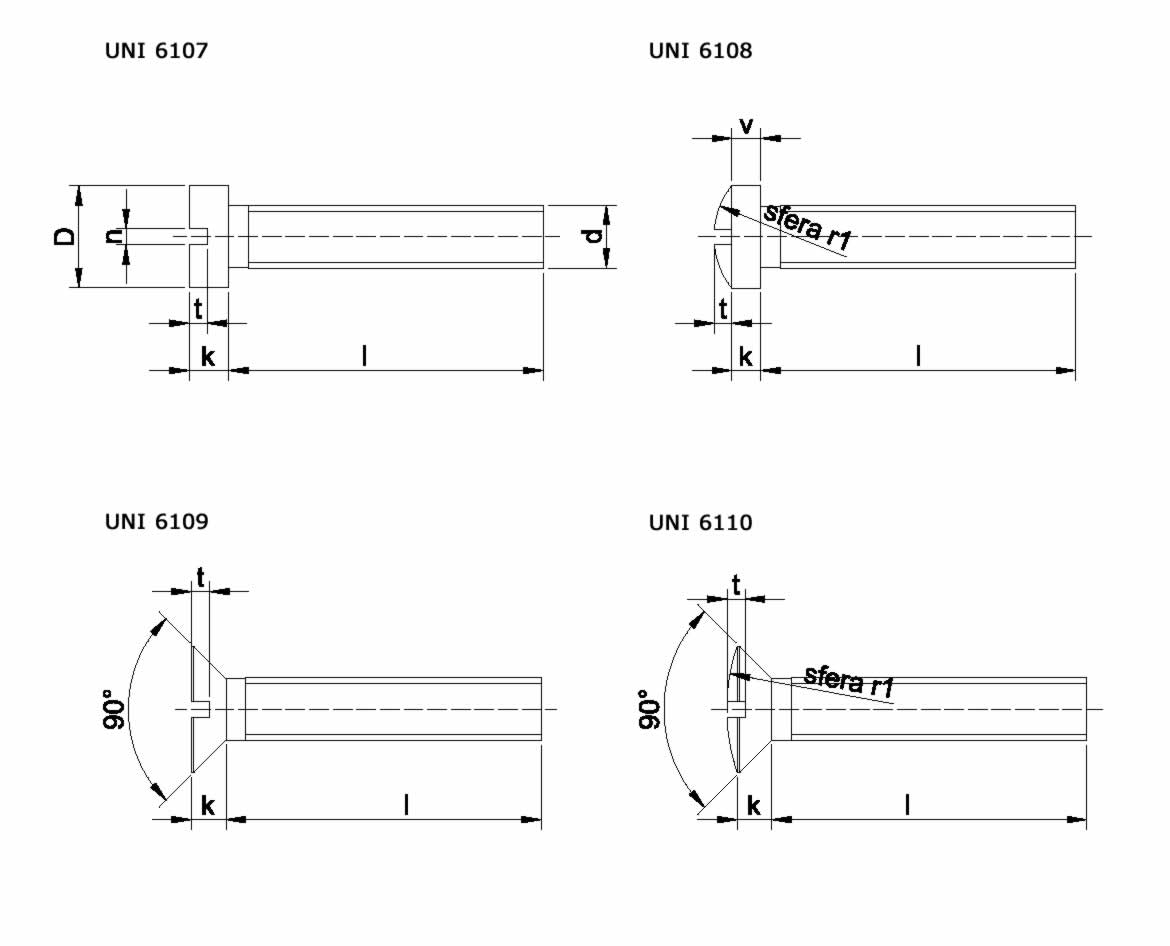

La tabella non riporta tutti gli elementi geometrici delle viti a testa cilindrica e a testa svasata ad intaglio, per le quali si rimanda alla Norme UNI 6107 per le viti a testa cilindrica con intaglio, UNI 6108 per le viti a cilindrica con calotta ed intaglio, UNI 6109 per le viti a testa svasata piana con intaglio, UNI 6110 per le viti a testa svasata con calotta ed intaglio.
Nota
In inglese: slotted cheese head screws, slotted pan head screws, slotted countersunk head screws, slotted raised countersunk oval head screws.
Viti a testa cilindrica con intaglio
UNI 6107 - DIN 84 - ISO 1207
Viti a testa cilindrica con calotta ed intaglio
UNI 6108 - DIN 85 - ISO 1680
Viti a testa svasata piana con intaglio
UNI 6109 - DIN 963 - ISO 2009
Viti a testa svasata con calotta ed intaglio
UNI 6110 - DIN 964 - ISO 2010
Vite TC INTAG. UNI 6107 - M10x50 - A - Fe/Zn
Vite TCB INTAG. UNI 6108 - M8x40 - A - Fe/Zn
Vite TSP INTAG. UNI 6109 - M10x50 - A - Fe/Zn
Vite TSC INTAG. UNI 6110 - M8x40 - A - Fe/Zn
Se nelle designazione non viene specificato il passo si assume che sia un passo grosso.
Nota
Oltre che in acciaio le viti a testa cilindrica e a testa svasata vengono prodotte anche in acciaio inox e ottone.
Gli argomenti trattati in questa pagina hanno carattere indicativo.
